Augbolzen: Leitfaden für die richtige Wahl

Der Augbolzen, jenes oft übersehene, aber unverzichtbare Bauteil, ist entscheidend, um Lasten, Bauteile oder Anschlagpunkte sicher zu verbinden. In diesem Artikel schlüsseln wir kompakt und praxisnah auf, was du über Augbolzen wissen musst: was sie sind, welche Varianten es gibt, wofür sie typischerweise eingesetzt werden und worauf es bei der Auswahl für dein konkretes Vorhaben ankommt.

Egal ob du ein erfahrener Profi oder ein Heimwerker-Enthusiast bist: Wer die Unterschiede zwischen den Augbolzen-Typen, Materialien und Einbaubedingungen versteht, trifft bessere Entscheidungen und vermeidet typische Fehler (z. B. falsche Belastungsrichtung, ungeeignete Werkstoffwahl oder unpassende Gewindeabmessungen). Begleite uns auf dieser Reise und bringe deine Projekte auf das nächste Level, mit stabilen, nachvollziehbaren Verbindungen, die im Alltag wirklich funktionieren.

Das Wichtigste in Kürze

• Augbolzen sind mechanische Verbinder, die in verschiedenen Anwendungen Stabilität und Sicherheit bieten.
• Es gibt unterschiedliche Arten von Augbolzen, die jeweils für spezifische Anwendungen konzipiert sind.
• Die Wahl des richtigen Augbolzens ist entscheidend und hängt von Faktoren wie Material, Größe und Belastbarkeit ab.

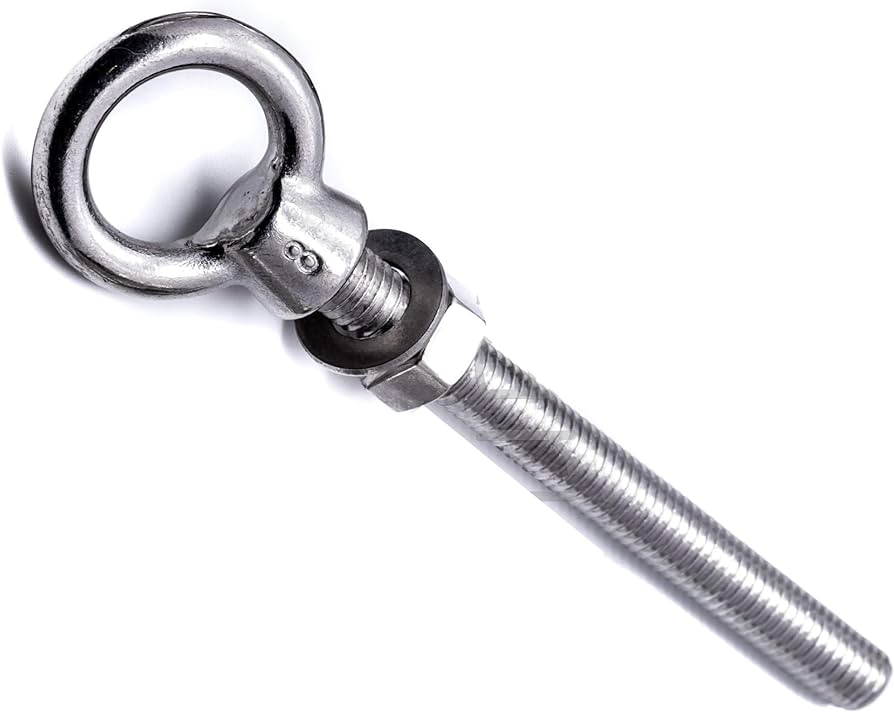

Was ist ein Augbolzen?

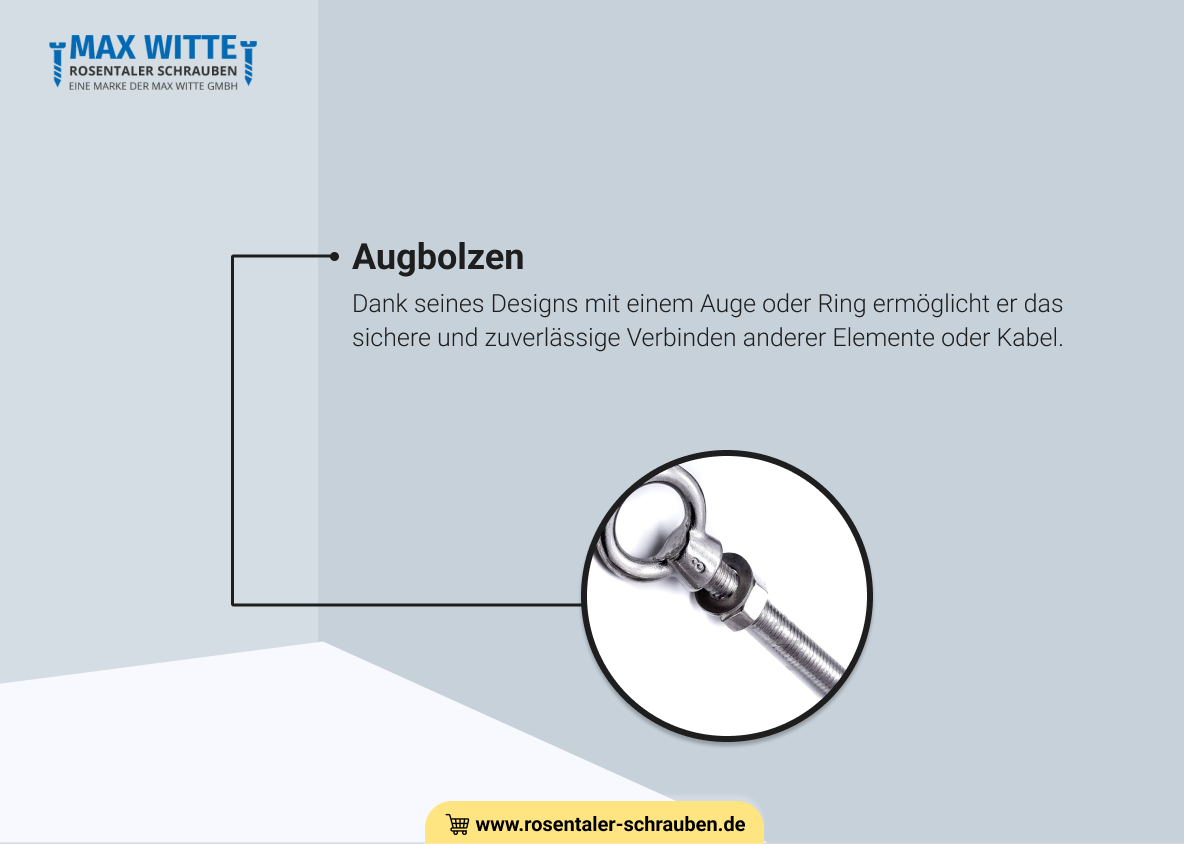

Ein Augbolzen ist ein unverzichtbarer mechanischer Verbinder, der Komponenten in einer Vielzahl von Anwendungen verbindet und sichert. Dank seines Designs mit einem Auge oder Ring ermöglicht er das sichere und zuverlässige Verbinden anderer Elemente oder Kabel. Diese Art von Verbinder wird aufgrund seiner Zuverlässigkeit und Vielseitigkeit hoch geschätzt.

Seine Geschichte reicht bis zu den frühen Ingenieuranwendungen zurück, wo er entwickelt wurde, um die Notwendigkeit sicherer Verbindungen zu erfüllen. Heutzutage wird der Augbolzen in verschiedenen Branchen eingesetzt, von der Bauindustrie bis zur Schifffahrt. Gerade dort, wo Zugkräfte sauber eingeleitet werden müssen, dient er oft als definierter Anschlag- oder Verbindungspunkt.

Besonders in der Schifffahrtsindustrie sind Augbolzen entscheidend, um Kabel und andere kritische Komponenten auf Schiffen zu sichern und deren Stabilität auch unter den herausforderndsten Bedingungen zu gewährleisten. Zusammengefasst ist der Augbolzen der unsichtbare Held, der alles an seinem Platz hält und dafür sorgt, dass deine Projekte stabil und sicher sind.

Arten von Augbolzen

Wir werden drei Arten von Augbolzen und ihre Unterschiede erkunden und eine klare Anleitung bieten, damit du den passenden Typ für deine Bedürfnisse auswählst.

• Augbolzen mit Gewindering: Dieser Augbolzen zeichnet sich durch sein Design aus, das eine sichere Verbindung mittels Gewinde ermöglicht.
• Geschweißter Augbolzen: Dieser Typ hat einen Ring, der am Hauptkörper geschweißt ist und bietet eine extrem starke Verbindung.
• Abnehmbarer Augbolzen: Dieser Augbolzen ist so konzipiert, dass er leicht demontiert und wiederverwendet werden kann.

Im Folgenden findest du eine Tabelle, die die Merkmale, Vorteile und Nachteile der verschiedenen Augbolzen-Typen hervorhebt.

Wie wählt man den richtigen Augbolzen aus?

Die Auswahl des richtigen Augbolzens hängt von verschiedenen Faktoren ab, einschließlich Material, Größe und der erforderlichen Belastbarkeit für dein Projekt. Entscheidend ist dabei nicht nur der Augbolzen selbst, sondern auch das Gegenstück (Materialstärke, Gewindequalität, Untergrund) sowie die Belastungsrichtung im realen Einsatz.

Material

Das Material des Augbolzens ist entscheidend für seine Leistung und Langlebigkeit. Für maritime Anwendungen ist beispielsweise Augbolzen Edelstahl ideal aufgrund seiner Korrosionsbeständigkeit, während Kohlenstoffstahl eine hohe Festigkeit bietet und dort geeignet ist, wo Korrosion kein Hauptproblem darstellt. Bronze ist bekannt für seine Korrosionsbeständigkeit und Langlebigkeit, besonders in Anwendungen, bei denen Reibung eine Rolle spielt. Achte in salzhaltiger Luft oder bei Spritzwasser zusätzlich darauf, dass auch Mutter/Unterlegscheibe und angrenzende Bauteile materialseitig zusammenpassen, um Kontaktkorrosion zu vermeiden.

Größe

Die Größe des Augbolzens, einschließlich Durchmesser und Länge, muss perfekt zu den zu verbindenden Komponenten passen. Gängige Durchmesser reichen von Augbolzen M6, M8 bis M20 (20 mm), und auch die Länge muss für die Anwendung geeignet sein, um eine sichere und feste Verbindung zu gewährleisten. Wichtig ist dabei eine ausreichende Einschraubtiefe bzw. Gewindeeingriffslänge im tragenden Bauteil, besonders bei weicheren Werkstoffen, dünnwandigen Profilen oder bei wechselnden Belastungen.

Belastbarkeit

Berücksichtige die Tragfähigkeit und die Kräfte, die der Augbolzen aushalten muss. Die zulässige Arbeitslast (WLL) hängt bei Augbolzen in der Praxis von mehreren Faktoren ab: Ausführung (z. B. Ringform, geschmiedet/geschweißt), Werkstoff, Gewindegröße, Einbausituation, Sicherheitsfaktoren sowie der Belastungsrichtung (gerader Zug vs. seitlicher Zug). Verlasse dich deshalb nicht auf pauschale Tonnenangaben, sondern orientiere dich an den Herstellerwerten und dem vorgesehenen Einsatzbereich.

Stelle außerdem sicher, dass der ausgewählte Augbolzen sowohl die Zug- als auch die Scherkräfte, denen er ausgesetzt sein wird, aushält. Bei dynamischen Lasten (z. B. Vibrationen, ruckartige Lastwechsel) ist zusätzliche Reserve sinnvoll, und eine regelmäßige Sichtprüfung wird wichtiger.

Verbindungstyp

Es ist wichtig, zwischen einem festen Ring für eine stabile und starke Verbindung und einem drehbaren Ring für mehr Flexibilität und Bewegung zu entscheiden. Überlege auch, ob du eine Verbindung benötigst, die eingestellt und demontiert werden kann (Gewinde) oder eine permanente und extrem starke Verbindung (geschweißt). Je präziser du die spätere Belastungsrichtung kennst, desto leichter fällt die Entscheidung: Für sauberen, geraden Zug ist ein definierter, starrer Anschlagpunkt oft die robustere Wahl; für variierende Richtungen kann ein drehbarer Ring Vorteile haben.

Nutzungsbedingungen

Berücksichtige die Nutzungsbedingungen, wie Temperatur und Chemikalienexposition, um sicherzustellen, dass das ausgewählte Material den Betriebsbedingungen standhält. Achte darauf, dass das Material des Augbolzens den Temperaturen, denen er ausgesetzt sein wird, standhält und wähle ein chemikalienbeständiges Material, falls er mit Chemikalien in Berührung kommt. In Werkstatt- und Industrieumgebungen kann auch das Thema Oberflächenschutz (z. B. verzinkt) relevant sein, vor allem, wenn Feuchtigkeit, Reinigungsmittel oder aggressive Dämpfe im Spiel sind.

Kompatibilität mit der Umgebung

In maritimen Umgebungen solltest du korrosionsbeständige Materialien wie Augbolzen Edelstahl oder Bronze wählen. In industriellen Umgebungen sollte die Verschleißfestigkeit und die Fähigkeit, schwere Lasten zu tragen, Priorität haben, um sicherzustellen, dass der Augbolzen den spezifischen Umgebungsbedingungen entspricht. Für Außenbereiche gilt außerdem: Je besser du Korrosion vorbeugst, desto stabiler bleibt die Verbindung langfristig, und desto weniger „festgefressen“ sind Gewinde bei späterer Demontage.

Augbolzen A4

Mit unseren Augbolzen A4 erreichen Sie mühelos sichere und zuverlässige Befestigungen für jedes Projekt.

Zum Shop

Werkzeuge und Materialien zur Installation eines Augbolzens

Für die Installation und Wartung von Augbolzen benötigst du einige grundlegende Werkzeuge und Materialien. Je sauberer du hier arbeitest, desto sicherer sitzt der Augbolzen später, und desto einfacher ist eine spätere Kontrolle oder Demontage.

Grundlegende Werkzeuge

1. Drehmomentschlüssel: Um sicherzustellen, dass die Augbolzen mit dem richtigen Drehmoment angezogen werden.
2. Bohrer: Zum präzisen Bohren der Löcher, in die die Augbolzen eingesetzt werden.
3. Hammer und Meißel: Zum Justieren der Augbolzen, insbesondere wenn sie leicht versetzt sind.
4. Schlüssel in verschiedenen Größen: Zum Anziehen und Lösen der Augbolzen nach Bedarf.
5. Schraubenauszieher: Zum Entfernen beschädigter oder falsch installierter Augbolzen.
6. Ausrichtwerkzeug: Um sicherzustellen, dass die Löcher vor der Installation perfekt ausgerichtet sind.

Ergänzende Materialien

1. Schmiermittel: Erleichtern die Installation und verhindern Verschleiß.
2. Zusätzliche Augbolzen: In verschiedenen Größen und Materialien für unterschiedliche Anwendungen.
3. Dichtmittel: Um eine dichte Installation zu gewährleisten, besonders bei Anwendungen, die Wasser- oder Luftbeständigkeit erfordern.
4. Unterlegscheiben und Muttern: Zur Ergänzung der Augbolzen-Installation und zur Sicherstellung einer festen Verbindung.

Schritt-für-Schritt Anleitung zur Installation von Augbolzen

1. Vorbereitung

• Den richtigen Augbolzen auswählen: Wähle den Typ, der am besten zu deinem Projekt passt, unter Berücksichtigung von Material, Größe und erforderlicher Festigkeit.
• Sammle die notwendigen Werkzeuge und Materialien: Stelle sicher, dass du den Drehmomentschlüssel, Bohrer, passende Bohrergröße, Schmiermittel und die Augbolzen zur Hand hast.

2. Bohren

• Markiere die Bohrpunkte: Verwende einen Marker oder Bleistift, um die Stellen zu kennzeichnen, an denen die Löcher gebohrt werden sollen.
• Bohre die Löcher: Verwende einen Bohrer mit der passenden Größe für den Augbolzen. Stelle sicher, dass die Löcher sauber und präzise sind.

3. Installation des Augbolzens

Setze den Augbolzen in das Loch ein und stelle sicher, dass er gut an der Materialoberfläche anliegt. Je nach Typ des Augbolzens variiert der Befestigungsprozess:

• Fester Ring: Verwende einen Drehmomentschlüssel, um den Augbolzen bis zum empfohlenen Drehmoment anzuziehen.
• Drehbarer Ring: Justiere den Augbolzen, um eine multidirektionale Bewegung zu ermöglichen, und verwende den Drehmomentschlüssel, um die Verbindung zu sichern.
• Gewindering: Setze und justiere den Augbolzen mit dem passenden Schlüssel, bis er fest sitzt.
• Geschweißter Ring: Stelle sicher, dass der Augbolzen korrekt ausgerichtet ist, bevor du mit dem Schweißen fortfährst, um ihn dauerhaft zu befestigen.
• Abnehmbarer Ring: Setze den Augbolzen ein und verwende das passende Werkzeug, um eine einfache Demontage bei Bedarf zu gewährleisten.

4. Überprüfung

• Überprüfe die Installation: Stelle sicher, dass der Augbolzen fest installiert ist und alle Komponenten gemäß dem Augbolzentyp gut gesichert sind.
• Reinigung: Entferne alle Rückstände oder überschüssiges Schmiermittel von der Oberfläche.

5. Wartung

• Regelmäßige Inspektion: Überprüfe die Augbolzen regelmäßig, um sicherzustellen, dass keine Anzeichen von Verschleiß oder Lockerung vorhanden sind.
• Schmierung der Werkzeuge: Reinige und schmiere deine Installationswerkzeuge, um deren einwandfreie Funktion zu erhalten und ihre Lebensdauer zu verlängern.

Brauchst du perfekte Befestigungen? Stöbere in unserer breiten Palette an MAX WITTE Produkten und finde genau das Richtige!

Kann ich einen Augbolzen auch seitlich belasten?

Seitliche Belastung ist grundsätzlich kritisch, weil sie die zulässige Tragfähigkeit deutlich reduzieren kann. Ein Augbolzen ist in vielen Anwendungen primär für sauberen Zug in definierter Richtung ausgelegt, je stärker die Kraft von der idealen Zugachse abweicht, desto höher werden die ungünstigen Biegemomente und desto eher entstehen Schäden am Ring, Gewinde oder Untergrund.

In der Praxis hilft es, die Belastungsrichtung vorab realistisch zu prüfen: Wo zieht die Last wirklich hin, gibt es ruckartige Bewegungen, und kann sich der Anschlagpunkt verdrehen? Wenn die Belastungsrichtung variabel ist, kann ein drehbarer Ring sinnvoller sein, und unabhängig davon solltest du dich an die Herstellerangaben zur erlaubten Belastungsrichtung halten.

Woran erkenne ich, ob ein Augbolzen aus Edelstahl A4 wirklich für den Außenbereich geeignet ist?

Edelstahl A4 ist für viele Außen- und Feuchtebereiche eine sehr robuste Wahl, weil er korrosionsbeständiger als viele Standardstähle ist. Entscheidend ist aber, dass das Gesamtsystem passt: Auch Muttern, Unterlegscheiben und angrenzende Materialien sollten zur Umgebung und zum Werkstoff passen, damit keine Korrosionsprobleme durch Materialmix entstehen.

Gerade in maritimer Umgebung oder bei dauerhafter Spritzwasserbelastung lohnt es sich, auf eine konsequent korrosionsarme Kombination zu achten und Verunreinigungen (z. B. Salzablagerungen) regelmäßig zu entfernen. Zudem gilt: Auch korrosionsbeständige Augbolzen sollten regelmäßig geprüft werden, kleine Risse, Verformungen oder ein „hakeliges“ Gewinde sind Warnsignale, die man nicht ignorieren sollte.

Fazit

Abschließend sei daran erinnert, dass Augbolzen mehr als nur einfache Bauteile sind: Sie sind der Schlüssel zur Stabilität und Sicherheit deiner Projekte, sei es in der Industrie oder im Heimwerkerbereich. Das Verständnis der verschiedenen Typen, ihrer Anwendungen und wie man den richtigen auswählt, wird die Art und Weise, wie du deine Konstruktionen angehst, revolutionieren, indem sie deren Effizienz und Sicherheit auf neue Ebenen heben.

Die Wahl des richtigen Augbolzens garantiert nicht nur, dass deine Strukturen solide und langlebig sind, sondern vereinfacht auch deren langfristige Wartung. Berücksichtige alle besprochenen Faktoren, orientiere dich bei der Belastbarkeit an den Herstellerangaben und setze unsere Tipps in der Praxis um, um die bestmöglichen Ergebnisse zu erzielen. Mit dem passenden Augbolzen sind deine Projekte immer in guten Händen!
