Gewinde spielen eine unverzichtbare Rolle in der Mechanik. Egal, ob du ein einfaches Möbelstück zusammenbaust oder eine komplexe Maschine sicherst – ohne die richtige Gewindeverbindung läuft nichts! Doch bei der Vielzahl an Formen, Größen und Typen ist es oft gar nicht so leicht, den Überblick zu behalten.
Welche Gewindearten gibt es, und welche eignen sich am besten für deine Anwendung? In diesem Guide erfährst du alles, was du wissen musst, um die perfekte Wahl zu treffen und sicherzustellen, dass deine Projekte halten, was sie versprechen.
Inhaltsverzeichnis
Das Wichtigste in Kürze
- Gewindearten unterscheiden sich stark und sind speziell für ihre jeweiligen Anwendungsbereiche entwickelt worden.
- Während einige Gewinde universell nutzbar sind, haben andere spezielle Anwendungen, insbesondere in der Industrie.
- Die korrekte Identifikation und Anwendung verschiedener Gewindearten ist für die Konstruktionssicherheit und -funktionalität entscheidend.
Verschiedene Gewindearten und ihre Anwendungen im Überblick

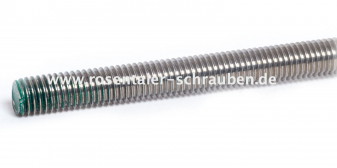

Metrisches ISO-Gewinde / Spitzgewinde
Das Metrische ISO-Gewinde, auch als Spitzgewinde bekannt, charakterisiert sich durch seine keilförmigen Außenkanten und eine Flankenwinkel von 60°. Es findet vornehmlich Anwendung bei der Befestigung von kraftschlüssigen Verbindungen und ist in der DIN 13 normiert.
Anwendungen: Wird oft in der Automobilindustrie, Luft- und Raumfahrt sowie in präzisen Messinstrumenten verwendet.
Metrisches ISO-Feingewinde
Die Struktur des metrischen ISO-Feingewindes gleicht der des metrischen Normalgewindes, wobei der subtile Unterschied im engeren und weniger tief geschnittenen Gewindeprofil liegt. Dank dieser minimalen Modifikationen ist das Feingewinde in der Lage, eine erhöhte Zugkraft im Vergleich zum Normalgewinde zu übertragen.
Häufig kommt diese Gewindevariante zum Einsatz, wenn der verfügbare Raum begrenzt ist, denn bei einem Standardgewinde könnten, unter diesen Umständen, nur wenige Gewindegänge greifen und somit nicht die erforderliche Festigkeit gewährleisten. Bei den Spezifikationen werden nicht nur der Außendurchmesser in Millimetern genannt, sondern auch die Steigung der Gewindestange, welche die Fortbewegung des Gewindes pro Umdrehung in das entsprechende Material definiert. Ähnlich wie beim Normalgewinde beträgt der Winkel der Flanken 60°.

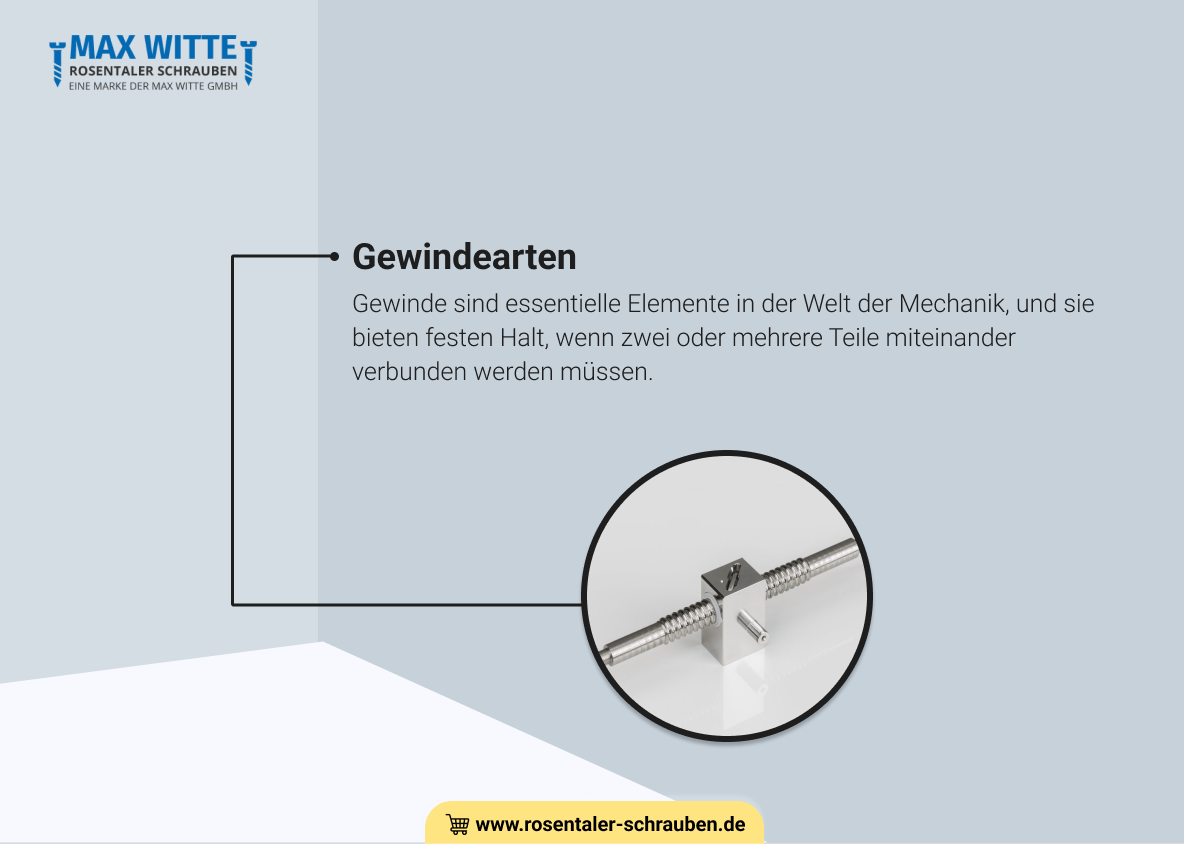

Trapezgewinde

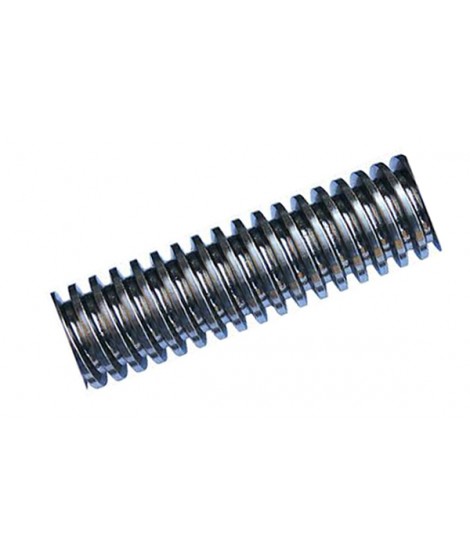

Das Trapezgewinde, charakterisiert durch seinen markanten Flankenwinkel von 30°, spielt eine entscheidende Rolle bei der Umwandlung von Rotations- in Linearbewegungen und demonstriert aufgrund seiner speziellen Form eine beachtliche Selbsthemmung. Seine robuste, trapezförmige Struktur ermöglicht eine effiziente Übertragung von Bewegung und Lasten, insbesondere in vertikalen Anwendungen, wodurch es häufig in Mechanismen wie Schraubstöcken und Hubgetrieben verwendet wird.
Die besondere Formgebung des Gewindes ermöglicht es zudem, dass es, auch unter hohen axialen Lasten, kaum zu Verschleißerscheinungen kommt und eine beständige, zuverlässige Funktion über lange Nutzungszeiträume sicherstellt. Dies macht das Trapezgewinde zu einer beliebten Wahl für diverse industrielle und mechanische Anwendungen, in denen Präzision und Zuverlässigkeit von entscheidender Bedeutung sind.
Anwendungen: Häufig verwendet in Spindeltrieben, Zylinderstangen und Schraubstöcken, wo hohe Lasten bewegt werden müssen.
Sägengewinde
Das Sägengewinde, erkennbar an seinem sägezahnähnlichen, asymmetrischen Profil, eignet sich speziell für die Übertragung hoher Kräfte in axialer Richtung und findet Anwendung in Industrie- und Maschinenbau.
Anwendungen: Oftmals zu finden in der Möbelherstellung und im allgemeinen Holzbau.
Rundgewinde
Rundgewinde präsentieren eine Form, die gegen Verschmutzung geschützt ist und aufgrund seiner robusten Beschaffenheit insbesondere in großkalibrigen Ventilen oder Kupplungsspindeln genutzt wird.
Anwendungen: Typischerweise in der Hydraulik und Pneumatik eingesetzt, wo Dichtigkeit essentiell ist.
Flachgewinde
Flachgewinde, mit ihren parallelen Flanken, waren einst im Einsatz für die Übertragung von Bewegungen, werden jedoch in der heutigen Technik durch andere Gewindeformen meist ersetzt.
Anwendungen: Während es historisch in Schwerlastanwendungen genutzt wurde, ist es heute weitgehend obsolet.
Linksgewinde

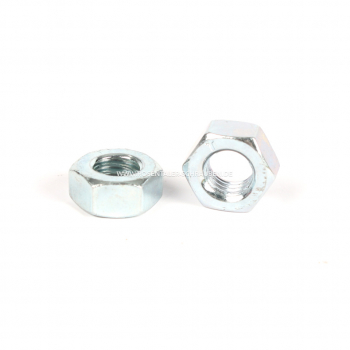

Linksgewinde, die sich entgegen des Uhrzeigersinns einschrauben, werden dort eingesetzt, wo reguläre Rechtsgewinde aufgrund von Drehbewegungen sich selbst lösen könnten, beispielsweise bei der Befestigung von Fahrradpedalen.
Anwendungen: Verwendet in Pedalen von Fahrrädern und bestimmten Komponenten von Verbrennungsmotoren, um unbeabsichtigtes Lösen zu verhindern.
UNC und UNF Gewinde
UNC (Unified National Coarse) und UNF (Unified National Fine) Gewinde sind integraler Bestandteil zahlreicher mechanischer Anwendungen und besitzen ihre eigenen charakteristischen Vorteile, die sie für bestimmte Nutzungskontexte besonders geeignet machen. Diese Gewindearten haben ihren Ursprung in den Vereinigten Staaten und sind dementsprechend weit verbreitet im amerikanischen Raum, finden aber auch international Anwendung, wo amerikanische Normen und Standards gefordert sind.
UNC-Gewinde zeichnen sich durch ihre grobere, weit auseinander liegende Gewindesteigung aus, was sie besonders robust und einfach in der Handhabung macht. Sie werden typischerweise für allgemeine Befestigungsanwendungen und in Materialien mit begrenzter Widerstandsfähigkeit, wie etwa Kunststoffe und weiche Metalle, eingesetzt.Die Fähigkeit, rasch montiert und demontiert zu werden, macht UNC-Gewinde zu einer vorteilhaften Option für Anwendungen, die keine extrem hohen Lasten oder Vibrationen involvieren.
UNF-Gewinde hingegen, mit ihrer feineren Gewindesteigung, sind konzipiert, um eine höhere Tragfähigkeit und mehr Widerstand gegenüber Vibrationen zu bieten. Diese Eigenschaften sind speziell in der Luft- und Raumfahrttechnik, im Automobilbau und in industriellen Anwendungen von großer Relevanz, wo sie dazu beitragen, die strukturelle Integrität in hochbelasteten, vibrationsreichen Umgebungen zu bewahren.
Da das UNF-Gewinde enger und präziser ist, ermöglicht es eine stabilere, sicherere Verbindung, ist jedoch auch anfälliger für Verschleiß und Beschädigungen beim Ein- und Ausschrauben.Es ist wichtig, dass Ingenieure, Techniker und Handwerker den Unterschied zwischen diesen beiden Gewindearten verstehen und basierend auf den speziellen Anforderungen des Projekts oder der Anwendung die richtige Wahl treffen. Dies gewährleistet nicht nur die Langlebigkeit und Effizienz der Verbindung, sondern auch die Sicherheit und Zuverlässigkeit des gesamten Systems.
(Bildquelle: 94654824/ 123rf.com)
Wie wählt man den richtigen Gewindetyp für dein Projekt aus
Die Wahl des richtigen Gewindetyps ist entscheidend für die Langlebigkeit und Sicherheit eines Projekts. Unabhängig davon, ob du an einem Heimwerkerprojekt arbeitest oder eine industrielle Anwendung planst, kann die falsche Wahl zu teuren Fehlern oder strukturellen Problemen führen. Hier erfährst du, worauf du bei der Auswahl achten musst.
Zu berücksichtigende Faktoren:
Material des Untergrunds
Das Material, in das das Gewinde eingesetzt wird, beeinflusst die Wahl erheblich:
- Metall: Für Metallanwendungen sind metrische ISO-Gewinde ideal, da sie eine hohe Präzision und Stabilität bieten.

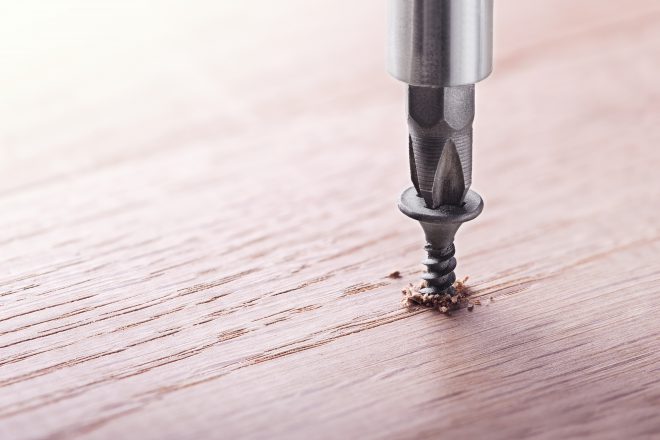

- Holz: Hier eignen sich selbstschneidende Gewinde, die für einen sicheren Halt im weichen Material sorgen.
- Kunststoff: Gewinde mit größerem Gewindegang sind für Kunststoff am besten geeignet, um Brüche zu vermeiden.
Umgebungsbedingungen
Bei Projekten, die starker Witterung oder korrosiven Umgebungen ausgesetzt sind, wie etwa im Bauwesen, solltest du Gewinde aus rostfreiem Stahl oder verzinktem Material verwenden.
Erforderliche Kraft und Festigkeit
Bei Projekten, die eine hohe Belastbarkeit erfordern, wie z. B. schwere Konstruktionen oder Maschinenbau, sind Gewinde mit grobem Gewindegang vorzuziehen, da sie die Last besser verteilen.
| Gewindetyp | Empfohlenes Material | Anwendung | Festigkeit | Umgebungsbedingungen |
|---|---|---|---|---|
| Metrisches ISO | Metall | Bauwesen, Maschinenbau | Hoch | Innen- und Außenanwendungen |
| Selbstschneidend | Holz | Möbelbau, Heimwerker | Mittel | Innenanwendungen |
| Whitworth | Metall | Maschinenbau | Sehr hoch | Korrosionsbeständige Außenanwendungen |
Auswirkungen des Gewindetyps auf Sicherheit und Haltbarkeit
Die Wahl des richtigen Gewindetyps ist entscheidend für die Sicherheit und Haltbarkeit eines Projekts. Fehler bei der Auswahl können zu schwerwiegenden strukturellen Problemen führen. In dieser Sektion werden die Auswirkungen verschiedener Gewindetypen auf die Sicherheit und Langlebigkeit erklärt.
Risiken bei einer falschen Wahl
Ermüdung und strukturelle Ausfälle
Wenn der falsche Gewindetyp gewählt wird, um Lasten oder Vibrationen zu tragen, können vorzeitige Ausfälle auftreten. Dies ist in der Automobil- und Bauindustrie häufig der Fall, wo Materialien stark beansprucht werden. Zum Beispiel kann ein zu feines Gewinde in einer Anwendung, die hohe Lasten erfordert, brechen oder versagen.
Korrosion
In Außenanwendungen oder feuchten Umgebungen können nicht korrosionsbeständige Gewinde schnell oxidieren und die Struktur schwächen. Es ist daher wichtig, geeignete Materialien wie Edelstahl oder verzinkte Gewinde zu wählen.
Praxisbeispiele:
- Beispiel 1: In einem Dachbauprojekt wurden unbeschichtete Gewinde zur Befestigung von Stahlträgern im Freien verwendet. Nach wenigen Monaten führten Feuchtigkeit und Regen zur Korrosion der Gewinde, was letztlich zu einem teilweisen Einsturz während eines Sturms führte.
- Beispiel 2: In der Automobilindustrie kann die Verwendung von ungeeigneten Gewinden in vibrierenden Komponenten, wie Motoren oder Aufhängungen, zu Ermüdung und mechanischen Ausfällen führen.
Empfehlungen
- Verwende grobgewindige Schrauben bei Anwendungen, die starke Vibrationen oder Belastungen erfordern.
- Wähle Edelstahl oder verzinkte Gewinde für Außenanwendungen oder feuchte Umgebungen.
- Vermeide feine Gewinde bei Hochlastanwendungen oder bei Projekten, die starke Vibrationen erfordern.
Häufige Fehler bei der Arbeit mit verschiedenen Gewindetypen
Trotz ihrer scheinbaren Einfachheit können Gewinde viele Probleme verursachen, wenn sie nicht korrekt verwendet werden. In dieser Sektion beleuchten wir die häufigsten Fehler und geben dir Tipps, wie du sie vermeiden kannst.
Häufige Fehler
- Falsche Wahl des Gewindetyps: Ein häufiges Problem ist die Auswahl eines Gewindes, das nicht für das Material oder die Anwendung geeignet ist. Zum Beispiel kann die Verwendung eines Metallgewindes in Holz zu Rissen oder Schäden am Material führen.
- Unzureichendes Anziehen des Gewindes: Wenn das Gewinde nicht mit dem richtigen Drehmoment angezogen wird, kann es entweder brechen oder sich lösen. Dies kann zu strukturellen Problemen oder Ausfällen führen.
- Falsche Anwendung von Schmiermitteln: Ein zu großer Einsatz von Schmiermitteln oder deren falsche Anwendung kann zu einem unerwünschten Abrutschen führen und die Haltekapazität des Gewindes verringern.
Praktische Lösungen
Verwende einen Drehmomentschlüssel, um sicherzustellen, dass das Gewinde mit dem richtigen Drehmoment angezogen wird. Dies verhindert sowohl Über- als auch Unteranziehung.
Schritt-für-Schritt-Anleitung zur Fehlerbehebung:
- Bei beschädigten Gewinden kannst du mit einem Gewindeschneider das beschädigte Gewinde nachschneiden.
- Bei stark abgenutzten Gewinden ist es ratsam, die Schraube auszutauschen und mit dem richtigen Werkzeug festzuziehen.
Fazit
Gewinde sind viel mehr als nur kleine Verbindungselemente – sie sind das Rückgrat vieler mechanischer Systeme. Die richtige Wahl des Gewindetyps kann über die Langlebigkeit und Sicherheit deines Projekts entscheiden. Ob für den Heimwerker oder den Profi, das Wissen über Gewindearten ist unerlässlich, um die besten Ergebnisse zu erzielen.
Wenn du auf der Suche nach hochwertigen Werkzeugen und Materialien bist, um deine Projekte zu perfektionieren, schau doch bei uns im Shop vorbei: Rosentaler Schrauben. Dort findest du alles, was du für deine nächste Aufgabe brauchst – von Schrauben bis zu Profi-Werkzeugen!
