Die Welt der Schrauben kann sowohl für Anfänger als auch für Experten ein wahres Rätsel sein. Die Vielfalt der Schrauben und ihrer Anwendungen reicht von der einfachen Montage eines Regals bis hin zu komplexen Projekten in der Luft- und Raumfahrttechnik. Wie kann man sicherstellen, dass man die richtige Schraube auswählt?
Der Schlüssel liegt darin, die Klassifizierungen und Spezifikationen zu verstehen, insbesondere das “M” für metrische Schrauben. Diese Bezeichnung ist entscheidend, um sicherzustellen, dass jede Schraube in jedem Projekt, ob groß oder klein, richtig und effizient eingesetzt wird. Wir zeigen Ihnen, was Sie wissen müssen, um fundierte Entscheidungen zu treffen und nachhaltige und sichere Ergebnisse in Ihren Projekten zu erzielen.
Inhaltsverzeichnis
Das Wichtigste in Kürze
- “M” in Schraubenbezeichnungen steht für “metrisch” und verweist auf den Außendurchmesser des Gewindes in Millimetern.
- Es existieren unterschiedliche Gewindearten, die für verschiedene Anwendungsbereiche relevant sind.
- Eine korrekte Auswahl und Implementierung von Schrauben ist entscheidend für die Sicherheit und Langlebigkeit von Konstruktionen und Verbindungen.
Was bedeutet M bei Schrauben
“M” bei Schrauben steht für “metrisch” und bezieht sich auf das metrische Messsystem, das für die Größenbestimmung von Schrauben und Bolzen verwendet wird. Wenn von einer “M6” Schraube gesprochen wird, bezieht sich die Zahl (6) auf den Außendurchmesser des Gewindes in Millimetern.
Mit anderen Worten: Eine M6 Schraube hat einen Außendurchmesser von 6 mm. Die Wahl der korrekten Größe und Typ ist essenziell, um die strukturelle Integrität einer Verbindung zu gewährleisten und Schäden oder Versagen von Komponenten zu vermeiden.
Es ist auch wichtig zu verstehen, dass der Durchmesser und das Gewinde der Schraube genau auf die Anforderungen des Projekts abgestimmt werden müssen. Ein falscher Durchmesser kann die Festigkeit und Sicherheit der gesamten Konstruktion beeinträchtigen.
| M-Bezeichnung | Außendurchmesser (mm) |
|---|---|
| M3 | 3 |
| M4 | 4 |
| M5 | 5 |
| M6 | 6 |
| M8 | 8 |
| M10 | 10 |
| M12 | 12 |
| M16 | 16 |
| M20 | 20 |
| M24 | 24 |
Gewindearten
Ein Gewinde ist eine strukturierte Oberfläche, die typischerweise in Form einer Spirale oder Helix entlang eines zylindrischen oder konischen Schaftes verläuft.
Es wird hauptsächlich dazu verwendet, um zwei Elemente miteinander zu verbinden oder um eine drehende Bewegung in eine lineare zu übersetzen. In der Welt der Schrauben, Muttern und Bolzen sind verschiedene Gewindearten weit verbreitet, um bestimmte Aufgaben und Anwendungen zu erfüllen. Hier sind einige der gängigsten Gewindearten:
- Metrisches Regelgewinde (M): Dies ist die am häufigsten verwendete Gewindeart und wird in den meisten Standardanwendungen eingesetzt.
- Metrisches Feingewinde (MF): Hier sind die Steigungen kleiner als beim Regelgewinde, was sie für spezielle Anwendungen geeignet macht, in denen präzise Einstellungen oder eine höhere Belastbarkeit benötigt werden.
- Rohrgewinde (R oder G): Diese Gewindeart wird typischerweise für Rohrverbindungen verwendet.
- Trapezgewinde (Tr): Sie sind vor allem im Maschinenbau anzutreffen, wo es um die Umsetzung von Dreh- in Linearbewegungen geht.
- Rundgewinde: Dieses Gewinde wird häufig in Verbindung mit Rohren oder anderen zylindrischen Teilen verwendet.
- Sägengewinde: Wird meist für Sägen und andere Werkzeuge verwendet, die ein grobes Gewinde erfordern.
Jedes dieser Gewinde hat spezifische Anwendungen, und die Wahl des richtigen Gewindetyps ist entscheidend für die Funktion und Sicherheit des gesamten Projekts. Beispielsweise bietet das metrische Feingewinde eine höhere Belastbarkeit und wird oft in Präzisionsmaschinen verwendet, wo geringe Toleranzen entscheidend sind.
Wie wählt man die richtige metrische Schraube für ein Projekt aus?
Die Auswahl der richtigen Schraube beginnt mit einer gründlichen Bewertung der spezifischen Anforderungen des Projekts. Dazu gehören Faktoren wie die zu tragende Last, die Umgebungsbedingungen (z.B. Feuchtigkeit, Temperatur), und das Material, in das die Schraube eingeschraubt wird.
Schritte zur Auswahl der richtigen metrischen Schraube:
1. Bestimmen Sie den erforderlichen Durchmesser und die Länge der Schraube. Der Durchmesser sollte so gewählt werden, dass er eine ausreichende Festigkeit bietet, ohne das Material zu schwächen. Die Länge der Schraube sollte so bemessen sein, dass genügend Gewindegänge im Material verankert werden können.
2. Wählen Sie das geeignete Gewinde. Entscheiden Sie sich für ein Regelgewinde, wenn Standardverbindungen erforderlich sind, oder für ein Feingewinde bei höheren Anforderungen an die Belastbarkeit.
3. Berücksichtigen Sie das Material der Schraube. In korrosiven Umgebungen ist beispielsweise Edelstahl die beste Wahl, während in weniger belasteten Bereichen Stahl oder Messing ausreichen können.
4. Prüfen Sie die Kompatibilität mit anderen Komponenten. Stellen Sie sicher, dass die Schraube zum Beispiel mit den Muttern und Unterlegscheiben kompatibel ist, die im Projekt verwendet werden.
Es ist auch wichtig, vor der endgültigen Auswahl Testläufe durchzuführen, um sicherzustellen, dass die Schrauben den Belastungen standhalten und die Anforderungen des Projekts erfüllen.
Vergleichstabelle zur Auswahl der richtigen metrischen Schraube:
| Kriterium | Metrisches Regelgewinde (M) | Metrisches Feingewinde (MF) | Edelstahlschraube | Stahlschraube |
|---|---|---|---|---|
| Belastbarkeit | Mittel | Hoch | Hoch | Mittel |
| Korrosionsbeständigkeit | Gering | Gering | Sehr hoch | Mittel |
| Preis | Günstig | Mittel | Teuer | Günstig |
| Typische Anwendungen | Allgemeiner Gebrauch | Präzisionsmaschinen | Außenbereiche, maritimer Einsatz | Innenbereiche, allgemeiner Gebrauch |
Fazit
Die Wahl der richtigen Schraube ist mehr als nur eine Entscheidung, sie ist ein grundlegender Schritt, der über Erfolg oder Misserfolg eines Projekts entscheiden kann. Vom Verständnis der Bedeutung des “M” in Schrauben bis hin zur Auswahl des richtigen Gewindetyps und -materials – jedes Detail zählt. Die richtige Wahl der Schrauben gewährleistet nicht nur die Sicherheit und Langlebigkeit Ihrer Konstruktionen, sondern optimiert auch die Effizienz und Qualität Ihrer Arbeit.
Überlassen Sie diese wichtige Entscheidung nicht dem Zufall. Wenn Sie sicher sein wollen, dass Ihre Projekte robust und langlebig sind, dann entdecken Sie unser umfangreiches Sortiment an hochwertigen Werkzeugen und Materialien in unserem Online-Shop. Bei Rosentaler Schrauben finden Sie alles, was Sie brauchen, um Ihre Projekte auf die nächste Stufe zu bringen – mit der Gewissheit, die besten Produkte auf dem Markt zu verwenden. Besuchen Sie uns und statten Sie Ihre Werkstatt mit dem Besten aus!

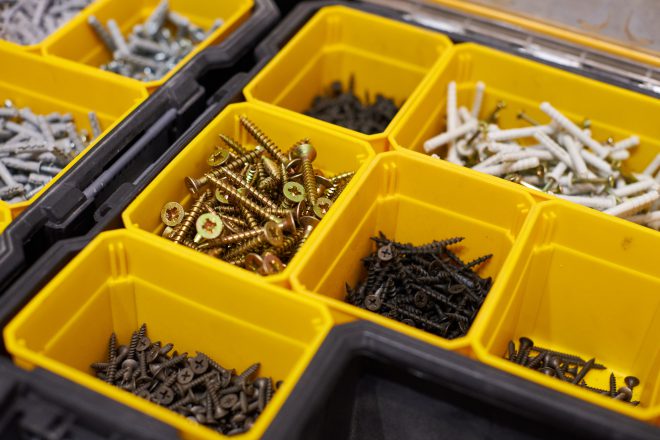

(Bildquelle: 176107008/ 123rf.com)
