Die als M16 gekennzeichneten Schrauben spielen eine entscheidende Rolle in zahlreichen industriellen Anwendungen und Heimwerkerprojekten. Diese kleinen Befestigungselemente können eine große Auswirkung auf die Integrität und Langlebigkeit einer Struktur haben.
“M16”, die Standardbezeichnung für Schrauben, enthält wesentliche Informationen über ihre Eigenschaften, wie Durchmesser, Länge, Gewindetyp und mehr. In diesem Artikel werden wir die Schlüsselkonzepte vertiefen, damit Sie eine geeignete Auswahl für Ihr Projekt treffen können.
Das Wichtigste in Kürze
- Die M16-Schrauben, mit einem nominalen Außendurchmesser von 16 Millimetern, sind entscheidend für zahlreiche Anwendungen im Bauwesen und in der Reparatur, insbesondere in Strukturen, die hohe Haltbarkeit und Festigkeit erfordern.
- Das “M” in M16 zeigt an, dass es sich um metrische Schrauben handelt, die weltweit verwendet werden, außer in Regionen mit imperialen Systemen. Diese Schrauben sind ideal für die Unterstützung schwerer Lasten und sind unerlässlich in Branchen wie Brückenbau, Automobilindustrie und Herstellung von Schwergeräten.
- Es ist entscheidend, die Art des Materials und die Umweltbedingungen zu berücksichtigen, in denen die M16-Schrauben verwendet werden, um das richtige Material und Beschichtungen auszuwählen.
Grundlegendes zu M16 bei Schrauben

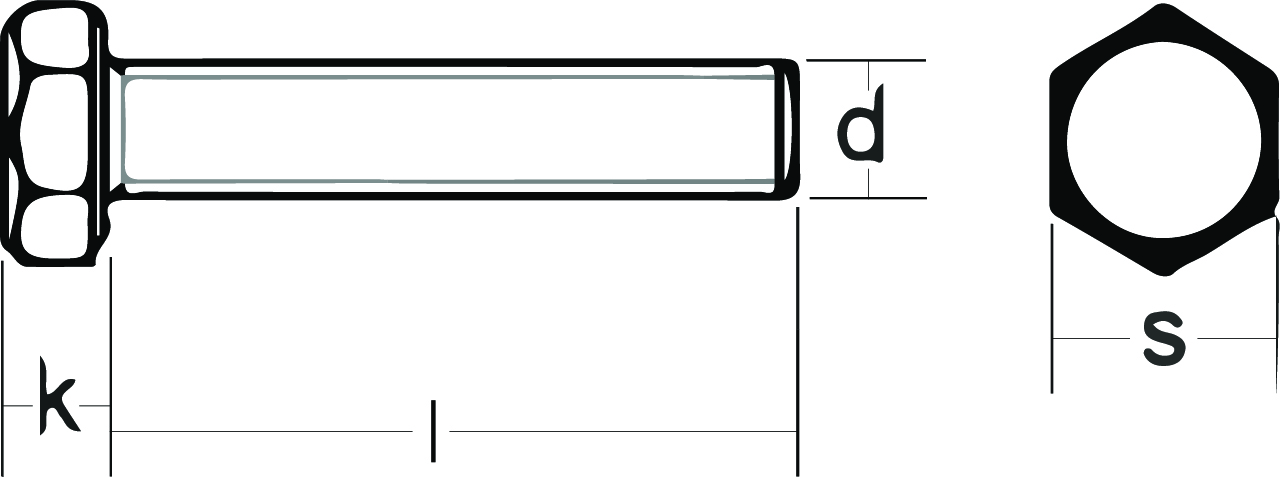

Der Begriff M16 zeigt an, dass die Schraube einen nominalen Außendurchmesser von 16 Millimetern hat. Dies ist ein Standardmaß, das die Kompatibilität mit anderen Komponenten sicherstellt und gewährleistet, dass die Schraube bestimmte Lasten tragen kann.
Was bedeutet das M bei Schrauben?
Das “M” in der Bezeichnung der Schrauben, wie bei M16, bezieht sich auf das Wort “metrisch”. Dieser Buchstabe zeigt an, dass die Schraube dem metrischen Messsystem folgt, das weltweit verbreitet ist, außer in einigen Gebieten wie den USA, wo das imperiale System verwendet wird.
Bei einer M16-Schraube bestätigt das “M” nicht nur, dass die Schraube metrisch ist, sondern spezifiziert auch, dass der nominale Außendurchmesser des Gewindes der Schraube 16 Millimeter beträgt. Dies ist Teil eines Standardsystems, das es Benutzern und Herstellern weltweit ermöglicht, zu verstehen und sicherzustellen, dass die Komponenten kompatibel und geeignet für ihre jeweiligen Anwendungen sind.
Warum sollten Sie sich für M16-Schrauben für Ihre Projekte entscheiden?
M16-Schrauben werden in verschiedenen Branchen hoch geschätzt wegen ihrer Robustheit und ihrer Fähigkeit, schwere Lasten zu tragen, was sie für Anwendungen unerlässlich macht, die hohe Festigkeit und Haltbarkeit erfordern. Im Folgenden untersuchen wir einige spezifische Vorteile dieser Schrauben anhand konkreter Beispiele aus der Praxis:
1. Strukturen, die Haltbarkeit erfordern
M16-Schrauben sind fundamental im Bau von kritischen Infrastrukturen wie Brücken und Hochhäusern. Zum Beispiel werden bei Brückenbau diese Schrauben verwendet, um Stahlträger zu montieren, wodurch die notwendigen Verbindungen bereitgestellt werden, um nicht nur das strukturelle Gewicht der Brücke zu tragen, sondern auch starken Fahrzeugverkehr und dynamische Lasten wie Wind zu bewältigen.
2. Vielfältige Anwendungen von M16-Schrauben
Die Vielseitigkeit von M16-Schrauben erstreckt sich auch auf Bereiche wie den Automobilbau und die Herstellung von Schwermaschinen. In der Automobilindustrie werden diese Schrauben zur Verbindung von kritischen Chassiskomponenten eingesetzt, wo Widerstandsfähigkeit gegen Vibrationen und mechanische Belastungen für die Fahrzeugsicherheit unerlässlich ist.
Im Bereich der Schwermaschinen sichern M16-Schrauben die strukturelle Integrität von Maschinen, die unter Bedingungen hoher Druck- und Kraftniveaus arbeiten, wie Hydraulikpressen oder Bergbaugeräte, und beweisen ihre Zuverlässigkeit und Widerstandsfähigkeit in anspruchsvollen industriellen Umgebungen.
3. Verbesserte Sicherheit
Die Dicke und Robustheit der M16-Schrauben tragen erheblich zur strukturellen Sicherheit bei. Ein herausragendes Beispiel ist ihre Verwendung im Bau von Strukturen in seismischen Zonen.
M16-Schrauben können in der Regel schwerere Lasten tragen als kleinere Schrauben wie M10, aber weniger als größere wie M20 oder M24.
Diese Schrauben sind in der Lage, die Integrität von kritischen Verbindungen aufrechtzuerhalten, wodurch das Risiko von strukturellen Ausfällen während Erdbeben minimiert wird. Ihre Fähigkeit, Spannungen und plötzliche Bewegungen ohne Nachgeben zu ertragen, ist entscheidend, um Einstürze zu verhindern und die Sicherheit der Gebäude und ihrer Bewohner zu gewährleisten.
Spezifikationen der M16-Schrauben
Hier findest du eine Vergleichstabelle, die die gängigen Spezifikationen verschiedener M16-Schraubentypen darstellt:
| Spezifikation | M16-2.0 | M16-1.5 | M16-1.25 |
|---|---|---|---|
| Außendurchmesser (l) | 16 mm | 16 mm | 16 mm |
| Gewindesteigung | 2.0 mm | 1.5 mm | 1.25 mm |
| Kopftyp | Sechskant | Sechskant | Sechskant |
| Material | Kohlenstoffstahl | Edelstahl | Kohlenstoffstahl |
| Widerstandsklasse | 8.8 | 10.9 | 12.9 |
| Häufige Längen | 30 mm, 40 mm, 50 mm | 30 mm, 40 mm, 50 mm | 30 mm, 40 mm, 50 mm |
Welche Schlüsselgröße benötige ich für eine M16-Schraube?
Die korrekte Installation von M16-Schrauben erfordert spezifische Werkzeuge und Techniken, um Probleme zu vermeiden und eine effektive Befestigung zu gewährleisten.
Die Größe des benötigten Schlüssels für M16-Schrauben ist entscheidend, um eine angemessene Anziehstärke zu gewährleisten, ohne den Schraubenkopf zu beschädigen.
Empfohlene Schlüsselgrößen werden oft in den Produktspezifikationen angegeben, aber üblicherweise wird ein 24-mm-Schlüssel für M16-Schrauben benötigt.
Je nach Projekt können unterschiedliche Arten von Schlüsseln erforderlich sein:
| Schlüsseltyp | Eigenschaften | Häufige Verwendung |
|---|---|---|
| Innensechskantschlüssel | Hexagonal, wird direkt in den Schraubenkopf eingeführt | Verwendet für Schrauben mit Innensechskant |
| Torx-Schlüssel | Stirnseitig sternförmig, mehr Kontaktstellen | Ideal für Anwendungen, die mehr Drehmoment erfordern |
| Rohrschlüssel | Zylindrisch, umfasst den gesamten Schraubenkopf | Schwere Arbeiten, bei denen ein fester Griff erforderlich ist |
| Drehmomentschlüssel | Ermöglicht das Einstellen und genaue Messen der Anzugskraft | Verwendung, bei der genaues Drehmoment entscheidend ist |
| Schlagschlüssel | Robust, für den Einsatz mit einem Hammer konzipiert | Schwierig zugängliche Stellen oder wo mehr Kraft benötigt wird |
| Ratschenschlüssel | Ermöglicht kontinuierliche Drehbewegungen ohne Neupositionierung des Werkzeugs | Schnelle und wiederholte Arbeiten in engen Räumen |
Schraubenkopftypen der M16-Schrauben
Design und Material einer M16-Schraube können je nach Anwendung variieren, von flachen Köpfen bis zu Torx oder Phillips, und von Edelstahl bis zu beschichteten Legierungen für Korrosionsbeständigkeit.
| Kopftyp | Vorteile | Verfügbare Materialien | Gängige Beschichtungen | Notwendiges Werkzeug | Häufige Verwendungen |
|---|---|---|---|---|---|
| Flach | Weniger wahrscheinlich, dass es verrutscht | Kohlenstoffstahl, Edelstahl | Zink, Nickel | Schraubendreher flach | Möbelbau, Innendekoration |
| Phillips | Ermöglicht höheres Drehmoment | Kohlenstoffstahl, Edelstahl | Zink, Chrom | Phillips-Schraubendreher | Allgemeiner Bau, Tischlerei |
| Torx | Maximale Präzision | Kohlenstoffstahl, Edelstahl, Legierungen | Kadmium, nichtmetallische Beschichtungen | Torx-Schraubendreher | Automobilindustrie, elektronische Geräte |
| Allen | Sicherer Sitz, mehr Kontakt | Kohlenstoffstahl, Edelstahl, Bronze | Verzinkt, Schwarzoxid | Innensechskantschlüssel | Maschinenbau, Möbelmontage |
| Stern | Guter Griff, reduziert Herausrutschen | Edelstahl, Messing | Zink, Messing | Sternschraubendreher | Haushaltsgeräte, Elektronik |
Welche sind die besten Materialien für M16-Schrauben im Außenbereich?
Für M16-Schrauben, die im Außenbereich verwendet werden, ist es entscheidend, Materialien zu wählen, die Korrosionsbeständigkeit und Haltbarkeit unter Umweltbedingungen bieten. Hier sind einige der besten Materialien für diese Schrauben:
- Edelstahl: Dies ist eines der häufigsten Materialien für Schrauben im Außenbereich aufgrund seiner ausgezeichneten Korrosionsbeständigkeit und Haltbarkeit. Insbesondere die Typen 304 und 316 sind beliebt, wobei Typ 316 ideal für stark korrosive Umgebungen wie Küstengebiete ist, da er eine höhere Chloridbeständigkeit bietet.
- Verzinkter Kohlenstoffstahl: Dieses Material bietet eine gute Korrosionsbeständigkeit durch eine Zinkschicht, die den darunter liegenden Stahl schützt. Das Verzinken kann entweder durch Heißtauchen oder Elektrogalvanisieren erfolgen, wobei Ersteres einen dauerhafteren Schutz bietet und besser für Schrauben geeignet ist, die rauen Bedingungen ausgesetzt sind.
- Bronze- und Messinglegierungen: Diese Legierungen sind für größere Schrauben wie M16 weniger üblich, bieten jedoch eine gute Korrosionsbeständigkeit und eignen sich für spezielle Anwendungen in maritimen Umgebungen und anderen stark korrosiven Bereichen.
- Spezialbeschichtungen: Zusätzlich zu den Grundmaterialien können Schrauben mit zusätzlichen Beschichtungen behandelt werden, um ihre Korrosionsbeständigkeit und Ermüdungsresistenz zu verbessern. Gängige Beschichtungen umfassen Cadmium (heute weniger verwendet aus Umweltgründen), Zink-Nickel und nichtmetallische Beschichtungen wie PTFE, die eine zusätzliche Barriere gegen Korrosion bieten und den Reibungskoeffizienten reduzieren.
Installation von M16-Schrauben
Folgen Sie diesen Schritten, um Ihre M16-Schraube korrekt zu installieren:
Schritt 1: Überprüfen Sie das Basismaterial
- Material identifizieren: Bestimmen Sie, ob Sie mit Holz, Metall, Beton oder einem Verbundmaterial arbeiten. Dies beeinflusst die Auswahl der Schraubentypen und die Installationsmethode.
- Tragfähigkeit bewerten: Stellen Sie sicher, dass das Material das Gewicht und die Spannung, die Ihr Projekt erfordert, tragen kann. Dies ist entscheidend bei Strukturen, die signifikante dynamische oder statische Lasten tragen müssen.
Schritt 2: Wählen Sie den passenden Bohrdurchmesser
- Durchmesser der Schraube messen: Verwenden Sie eine Schieblehre oder ein Lineal, um den äußeren Durchmesser des Schraubengewindes M16 zu messen, das 16 mm betragen sollte.
- Richtigen Bohrer wählen: Für die meisten Materialien sollte der Bohrdurchmesser etwas kleiner sein als der Schraubendurchmesser, damit das Gewinde schneiden kann und eine feste Verankerung gewährleistet ist. Zum Beispiel ist für ein M16 ein 14-mm-Bohrer in der Regel geeignet für Materialien wie Holz oder weiche Kunststoffe, während für Beton möglicherweise ein 16-mm-Bohrer und Dübel erforderlich sind.
- Präzise bohren: Stellen Sie sicher, dass das Bohren senkrecht zur Oberfläche erfolgt, um zu gewährleisten, dass die Schraube gerade eindringt und keine unangemessenen Spannungen im Material verursacht.
Schritt 3: Installationsbereich reinigen
- Rückstände aus dem Loch entfernen: Verwenden Sie Druckluft oder eine kleine Bürste, um das Bohrloch von jeglichen Rückständen oder Staub zu reinigen, die beim Bohren entstanden sind. Dies ist besonders wichtig bei Materialien wie Beton oder Mauerwerk, wo Staub eine gute Verankerung verhindern kann.
- Oberfläche reinigen: Stellen Sie sicher, dass die Oberfläche um das Loch herum sauber und trocken ist, um Korrosion oder eine Schwächung des Materials rund um die Schraubeninstallation zu vermeiden.
- Gewinde der Schraube überprüfen: Reinigen Sie das Gewinde der M16-Schraube vor der Installation, um jegliche Rückstände oder Verunreinigungen zu entfernen, die den Schraubprozess stören könnten.
Schritt 4: Installation der Schraube
- Schraube einsetzen: Setze die Schraube in das vorbereitete Loch ein und achte darauf, dass sie korrekt ausgerichtet ist.
- Richtige Werkzeuge verwenden: Verwende einen Drehmomentschlüssel oder einen passenden Schraubendreher für den Kopftyp der M16-Schraube. Stelle das Drehmoment gemäß den Herstellerangaben ein, um Überdrehen oder Beschädigung des Grundmaterials zu vermeiden.
- Sitz überprüfen: Stelle sicher, dass die Schraube fest installiert ist und sich nicht bewegt oder wackelt, was auf eine falsche Passung hinweisen könnte.
Welcher Siebhülse ist für eine Gewindestange M16 geeignet?
Die Ankerhülse, oder Siebhülse, ist entscheidend für die Installation einer M16-Gewindestange in hohlen oder fragilen Materialien.
| Baumaterial | Art der Siebhülse |
|---|---|
| Beton | Expansionsart |
| Hohlziegel | Manschettenart |
| Zementblock | Expansionsart oder Injektionssystem |
| Gipskarton | Injektionstyp |
| Stein | Expansions- oder Manschettenart, abhängig von der Porosität |
Fazit
Es ist entscheidend zu verstehen, was M16 bei Schrauben bedeutet, für jeden, der im Bau oder in der Reparatur tätig ist. Die korrekte Verwendung dieser Schrauben und der passenden Werkzeuge verbessert nicht nur die Wirksamkeit des Projekts, sondern sichert auch seine Langlebigkeit und Sicherheit auf lange Sicht.
Wir laden dich ein, weitere Produkte und Tipps auf unserem Blog zu erkunden, um deine Fähigkeiten und Kenntnisse in der Hardware weiter zu verbessern.
